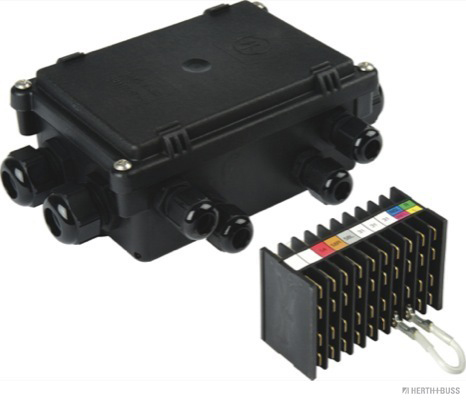

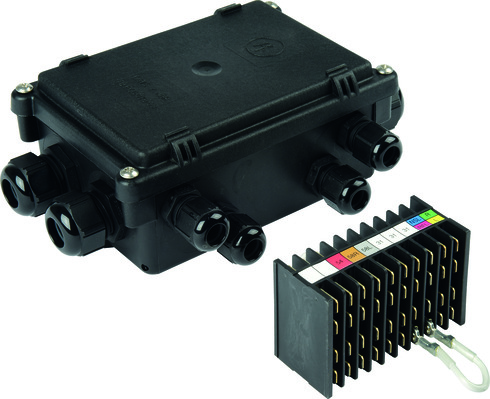

Kabelverbindungsdose
HERTH+BUSS
WM-Nr.:
158.22.38
Art.-Nr.:
50290027
EAN-Nr.:
4026736109110
Alternativen vorhanden
Pol-Anzahl: 12 -polig
Anschlußanzahl: 76
Anschlußtechnik: 8x4 + 3x8 + 1x20
Montageart: Flachsteckanschluss
Anzahl der Bohrungen: 2
Bohrung-Ø: 5,5 mm
Zulassungsart: ADR/GGVS-geprüft
Material: PA (Polyamid)
Schutzart (IP-Code): IP 69K
Gehäusetyp: Gehäuse mit Kunststoff-Deckel
Kabelverbindungsdose
Preis- und Verfügbarkeitsanzeige nach Anmeldung.
Hersteller & Informationen
HERTH+BUSS
WM-Nr.:
158.22.38
Art.-Nr.:
50290027
EAN-Nr.:
4026736109110
Alternativen vorhanden
Pol-Anzahl: 12 -polig
Anschlußanzahl: 76
Anschlußtechnik: 8x4 + 3x8 + 1x20
Montageart: Flachsteckanschluss
Anzahl der Bohrungen: 2
Bohrung-Ø: 5,5 mm
Zulassungsart: ADR/GGVS-geprüft
Material: PA (Polyamid)
Stückliste
Stückliste
1x Steckgehäuse
HERTH+BUSS
WM-Nr.:
158.03.86
Art-Nr.:
50390111
Pol-Anzahl: 12 -polig
Anschlußanzahl: 76
Anschlußtechnik: 8x4 + 3x8 + 1x20
1x Kabelverschraubung
HERTH+BUSS
WM-Nr.:
158.06.15
Art-Nr.:
50390364
Gewindeart: mit metrischem Gewinde
Gewindemaß: M25 x 1,5
1x Kontermutter
HERTH+BUSS
WM-Nr.:
158.06.23
Art-Nr.:
50390367
Gewindeart: mit metrischem Gewinde
Gewindemaß: M25 x 1,5
3x Kabelverschraubung
HERTH+BUSS
WM-Nr.:
158.06.14
Art-Nr.:
50390363
Gewindeart: mit metrischem Gewinde
Gewindemaß: M20 x 1,5
3x Kontermutter
HERTH+BUSS
WM-Nr.:
158.06.22
Art-Nr.:
50390366
Gewindeart: mit metrischem Gewinde
Gewindemaß: M20 x 1,5
8x Kabelverschraubung
HERTH+BUSS
WM-Nr.:
158.06.13
Art-Nr.:
50390362
Gewindeart: mit metrischem Gewinde
Gewindemaß: M16 x 1,5
8x Kontermutter
HERTH+BUSS
WM-Nr.:
158.06.21
Art-Nr.:
50390365
Gewindeart: mit metrischem Gewinde
Gewindemaß: M16 x 1,5
Technische Details
Technische Details
Attribut
Wert
Pol-Anzahl
12 -polig
Anschlußanzahl
76
Anschlußtechnik
8x4 + 3x8 + 1x20
Montageart
Flachsteckanschluss
Anzahl der Bohrungen
2
Bohrung-Ø
5,5 mm
Zulassungsart
ADR/GGVS-geprüft
Material
PA (Polyamid)
Schutzart (IP-Code)
IP 69K
Gehäusetyp
Gehäuse mit Kunststoff-Deckel
Anzahl d. Ein-/Ausgänge
12
Abstand der Befestigungsbohrungen
150 mm
Steckbreite
6,3 mm
Breite
158 mm
Höhe
63 mm
Tiefe
99 mm
Bauteilkennzeichen-Nr.
TÜV (TÜ.EGG.078-03)
Anschlussgewinde 1
1 x M25 x 1,5
Anschlussgewinde 2
3 x M20 x 1,5
Anschlussgewinde 3
8 x M16 x 1,5
OE-Nummern
OE-Nummern
Marke
Nummern
SCANIA
SP1068201
WM SE
0005466441
Vergleichsnummern
Vergleichsnummern
Marke
Nummern
Apparatebau Kirchheim
AK192006052
HELLA
8KV177785007, 8KV 177 785-007
KOSTAL
09771711
WM SE
210550290027
Sonstige
10070176
Barcodes
Barcodes
4026736109110
Gebrauchsnummern
Gebrauchsnummern
9501290027
Produktsicherheit
Produktsicherheit
Herstellerangaben
HERTH+BUSS GMBH&CO KG
DIESELSTR. 2-4
63150 HEUSENSTAMM
Zubehör zu diesem Artikel
Steckgehäuse
HERTH+BUSS
WM-Nr.:
158.03.86
Art-Nr.:
50390111
Pol-Anzahl: 12 -polig
Anschlußanzahl: 76
Anschlußtechnik: 8x4 + 3x8 + 1x20
Alternativen zu diesem Artikel
Kabelverbindungsdose
HELLA
WM-Nr.:
109.08.14
Art-Nr.:
8KV 177 785-007
Länge: 158 mm
Höhe: 63 mm
Steckerausführung: Flachstecker
Farbe: schwarz
Kabelverbindungsdose
HELLA
WM-Nr.:
109.08.14
Art-Nr.:
8KV 177 785-007
Länge: 158 mm
Höhe: 63 mm
Steckerausführung: Flachstecker
Farbe: schwarz
